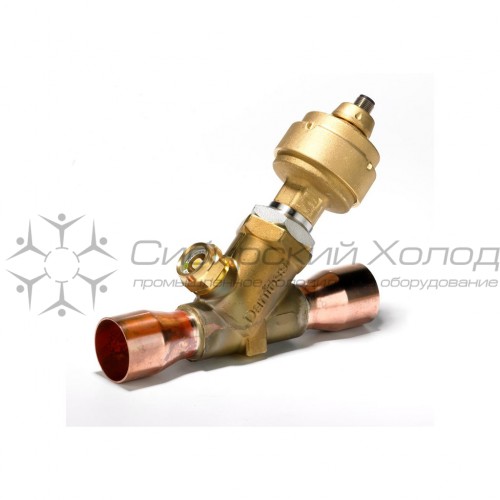

Расширительный вентиль с шаговым двигателем ETS 100B Danfoss 034G0505
ETS – Терморегулирующие клапаны
Терморегулирующий клапан ETS с электроприводом предназначен для подачи в испарители холодильных установок и систем кондиционирования воздуха жидкого хладагента. Поршень клапана и его корпус полностью сбалансированы, обеспечивая течение жидкости в обоих направлениях и хорошее уплотнение клапана при его закрытии. Привод клапана работает от источника тока.
Схема |
|
|
Применение |
| · Холодильные установки магазинов · Холодильные камеры · Охладители жидкости |
Преимущества |
| · Сбалансированная конструкция обеспечива ет реверсивное движение потока жидкости, а также герметичное перекрытие в обоих на правлениях потока при максимальном от крывающем перепаде давления (MOPD) · Привод обеспечивает скорость движения 150 шагов/сек (привод постоянного тока). При 2625–3810 шагов на полного хода штока в зависимости от модели привода. Время полного хода штока действующего привода составляет 8,5–12,7 сек |
Особенности |
| · Исходное положение клапана: перекладка осуществляется относительно полностью закрытого клапана · ETS 12 ½, 25, 50 и 100 предназначены для работы c ГФУ и ГХФУ хладагентами, включая R410A, при рабочем давлении 45,5 бар · ETS 250 и 400 предназначены для работы ГФУ и ГХФУ хладагентами при рабочем давлении 34 бар · Кабель поставляется отдельно |
Купить расширительный вентиль с шаговым двигателем ETS 100B Danfoss 034G0505 можно в нашей компании. Получить консультацию о подборе, доставке и монтажу можно в офисе нашей компании, либо по бесплатному телефону: 8-800-500-40-63 или e-mail:info@sibagregat.ru
| Тип вентиля | Электронный |
| Тип ТРВ | Вентиль в сборе |
| Тип хладагента | R134a:R22:R23:R404a:R407c:R410a:R507 |
| Рабочий диапазон C | -40 - 60 °C |
| Функция MOP (МДР) | Есть |
| КОД ТИПА | ETS 100 |
| ВЕС | 1.97 [кг] |
| ДИАПАЗОН НАРУЖНОЙ ТЕМПЕРАТУРЫ | -40 - 60 °C |
| ДИАПАЗОН НАРУЖНОЙ ТЕМПЕРАТУРЫ | -40 - 140 °F |
| УТВЕРЖДЕННЫЙ | CE, EAC, LLC CDC TYSK |
| СБАЛАНСИРОВАННЫЙ ПОРТ | Да |
| КАТЕГОРИЯ | I |
| COMPATIBLE DANFOSS CONTROLLERS | EKC 312 |
| COMPATIBLE DANFOSS CONTROLLERS | EKC 316A |
| COMPATIBLE DANFOSS CONTROLLERS | EKD 316 |
| COMPATIBLE DANFOSS CONTROLLERS | EKD 316C |
| COMPATIBLE DANFOSS CONTROLLERS | EXD 316 |
| МАТ. СОЕД. | Bi-metal: Steel/copper |
| ТИП СОЕД. | ПОД ПАЙКУ, ODF |
| НАПРАВЛЕНИЕ | Прямой |
| ЕВРОПЕЙСКИЙ ТОВАРНЫЙ НОМЕР | 5702428827300 |
| ЭЛЕКТРИЧЕСКИЕ СОЕД. ВН./НАРУЖ. | С наружной резьбой |
| ЭЛ. СОЕД. | M12 |
| РАЗМЕР ЭЛ. СОЕД. | 4 pin |
| ENCLOSURE RATING | IP67 |
| ПОТОК | Bi-flow |
| ГРУППА ЖИДКОСТИ | II |
| FULL TRAVEL TIME | 11,5 - 23,0 s |
| РАЗМЕР ВХОДНОГО СОЕДИНЕНИЯ | 1 5/8 in |
| MAN. OPERATION OPTION | AST-G service driver |
| MAX ALLOWED DUTY CYCLE | 100 % |
| MAX TOT. POWER CONS. CURRENT DRIVE | 1,3 W |
| MAX TOT. POWER CONS. VOLTAGE DRIVE | 5,5 W |
| МАКС. РАБОЧЕЕ ДАВЛЕНИЕ | 45,5 bar |
| МАКС. РАБОЧЕЕ ДАВЛЕНИЕ | 660 psig |
| МАКС. РАБОЧИЙ ПЕРЕПАД ДАВЛЕНИЯ | 33,0 bar |
| MAX OPD | 478,6 psi |
| MAX OPD REVERSE | 33 BAR |
| MAX OPD REVERSE | 478,6 psi |
| MOTOR TYPE | Bi-polar |
| РАЗМЕР ВЫХОДНОГО ОТВЕРСТИЯ | 1 5/8 in |
| УПАКОВКА | Single pack |
| PHASE CURRENT (PEAK) | 141 mA |
| PHASE CURRENT (RMS) | 100 mA |
| PHASE INDUCTANCE | 85.000 µH |
| PRODUCT ACCESSORIES | Stepper valve accessories |
| ЛИНЕЙКА ТОВАРОВ | Expansion valves |
| PROD. NAME | Электронный Расширительный Клапан |
| КОЛИЧЕСТВО В УПАКОВКЕ | 1 PC |
| RATED CAP. CONDITIONS NOTE | Full stroke open, normal flow |
| RATED CAP. CONDITIONS | tcond=90 °F |
| RATED CAP. CONDITIONS | tevap=40 °F |
| RATED CAP. CONDITIONS | tliq=82 °F |
| RATED CAP. CONDITIONS | tcond=32 °C |
| RATED CAP. CONDITIONS | tevap=5 °C |
| RATED CAP. CONDITIONS | tliq=28 °C |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R134A | 316,50 kW |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R134A | 91,20 TR |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R22 | 400,40 kW |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R22 | 115,40 TR |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R404A / R507, ДИАПАЗОН N | 300,50 kW |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R404A / R507, ДИАПАЗОН N | 86,60 TR |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R407C | 447,80 kW |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R407C | 128,70 TR |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R410A | 488,4 kW |
| РАСЧЕТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ R410A | 140,90 TR |
| REFRIGERANT OIL COMPATIBILITY | All ester oils |
| REFRIGERANT OIL COMPATIBILITY | All mineral oils |
| ТЕМПЕРАТУРА ХЛАДАГЕНТА | -40 - 65 °C |
| ТЕМПЕРАТУРА ХЛАДАГЕНТА | -40 - 150 °F |
| ХЛАДАГЕНТЫ | R1234ze |
| ХЛАДАГЕНТЫ | R134a |
| ХЛАДАГЕНТЫ | R22 |
| ХЛАДАГЕНТЫ | R404A |
| ХЛАДАГЕНТЫ | R407A |
| ХЛАДАГЕНТЫ | R407C |
| ХЛАДАГЕНТЫ | R407F |
| ХЛАДАГЕНТЫ | R410A |
| ХЛАДАГЕНТЫ | R422B |
| ХЛАДАГЕНТЫ | R422D |
| ХЛАДАГЕНТЫ | R438A |
| ХЛАДАГЕНТЫ | R448A |
| ХЛАДАГЕНТЫ | R449A |
| ХЛАДАГЕНТЫ | R450A |
| ХЛАДАГЕНТЫ | R452A |
| ХЛАДАГЕНТЫ | R507 |
| ХЛАДАГЕНТЫ | R513A |
| RESISTANCE | 52,0 Ohm |
| SERVICEABLE | Stepper valve spare parts |
| СМОТРОВОЕ СТЕКЛО | Да |
| STEP MODE | 2-phase full step |
| TOTAL STEPS | 3530 (full steps) |
| НАПРЯЖЕНИЕ | 11,5 - 13,8 V |
