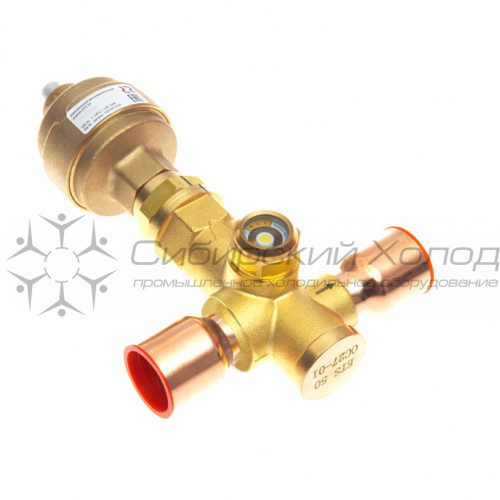

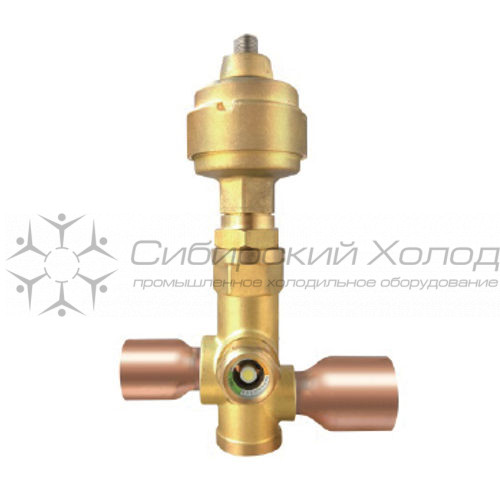

Электронный расширительный клапан ETS 25 034G4203R
Клапаны ETS являются серией электроприводных расширительных клапанов, которые разработаны специально для точного контроля подачи жидкости в испарители систем охлаждения и воздушного кондиционирования. |
| Особенности: |
| Максимальное рабочее давление ETS 12.5,ETS 25,ETS 50,ETS 100: 45 бар |
| Максимальное рабочее давление ETS 250, ETS 400: 35 бар |
| Диапазон регулирования производительности 10 %–100 % |
| Диапазон температур окружающей среды -40 – 65 °C |
| Клапаны ETS 50 - 400 поставляются со смотровым стеклом |

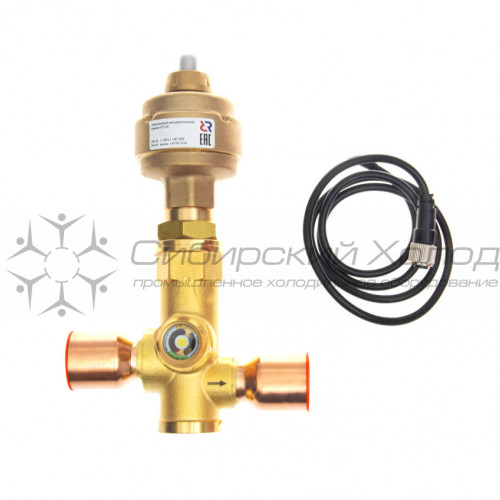

| Кабель для подключения входит в комплект поставки |
| Конструкция поршня клапана не имеет сбалансированной конструкции и при обратном потоке будет снижение производительности клапана. В связи с этим клапаны следует устанавливать по стрелке, указанной на корпусе клапана. |
Купить электронный расширительный клапан ETS 25 034G4203R можно в нашей компании так как мы являемся официальным дилером Ридан |
| по бесплатному телефону: 8 800 500-40-63 |
| e-mail: info@sibagregat.ru |
| Обратная связь |
| Тип вентиля | Электронный |
| Тип ТРВ | Вентиль в сборе |
| Тип хладагента | R22:R134a:R404a:R507:R407c:R410a |
| Рабочий диапазон C | -40...65 °C |
| Функция MOP (МДР) | Нет |

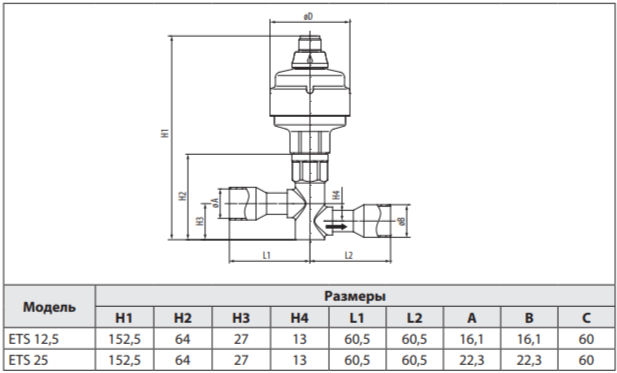

| Размеры | |
 |
|
| Свойство | Значение |
| Исполнение | Прямой |
| H2, мм | 64 |
| С, мм | 60 |
| L3, мм | - |
| L4, мм | - |
| Напряжение питания постоянного тока, В | 12 |
| Класс гермитичности | B |
| Тип присоединения | Под пайку ODF |
| Климатическое исполнение | УХЛ4 |
| L5, мм | - |
| Фазовое состояние | Газ/жидкость |
| Смотровое стекло | Нет |
| Тип материалов | Смотрите в руководстве по эксплуатации |
| Упаковка | Индивидуальная |
| Kv, м^3/ч | 1,3 |
| Сила тока | 230 мА |
| Защита двигателя | IP65 |
| H₁, мм | 152,5 |
| L₁, мм | 60,5 |
| L2, мм | 60,5 |
| H3, мм | 27 |
| H4, мм | 13 |
| В, мм | 22,3 |
| Вес, кг | 1,242 |
| Номинальный диаметр (DN), мм | 25x25 |
| А, мм | 22,3 |
| Присоединительные патрубки, дюйм | 7/8"x7/8" |
| Присоединительные патрубки, мм | 22x22 |
| Qном., кВт* | 84 |
| Макс. раб. давление, бар | 45 |
| Хладагенты | R22, R134a, R404A/R507, R407C, R410A. |
| Номинальная мощность | 45…1397кВт (R134a) |
| Напряжение | 12В DC (±10%) |
| Рабочий ток | 230мА |
| Холодильное масло | Все минеральные масла и сложноэфирные синтетические масла |
| Температура окружающей среды | -40…60 °C |
| Температура рабочей среды | -40…65 °C |
| Влажность окружающей среды | Не выше 95 % относительной влажности |
| Класс защиты двигателя | IP65 |
| Тип шагового двигателя | Двухполярный с постоянным магнитом |
| Тип шага | Двухфазовый полный шаг |
| Сопротивление обмоток | 52Ω ±10 % |
| Индуктивность обмоток | 85 мГн |
| Ток удержания | Зависит от условий использования. Допустимый полный ток (100 % рабочий цикл) |
| Угловой шаг | 7,5° (двигатель), 0,9° (ходовой винт). Передаточное число 8,5 : 1 |
| Номинальное напряжение | Постоянное управляющее напряжение 12 В постоянного тока (-4 % +15 %), 150 шаг/с |
| Фазовый ток | (При использовании источника тока) 100 мА,среднеквадратичное значение -4 % … +15 %. |
| Скорость выполнения шагов | 150 шаг/с |
| Значение холодопроизводительности указано для R404A; Температура кипения tе = +5 °С; Температура конденсации tс = +35 °C ; Переохлаждение 4К | |
