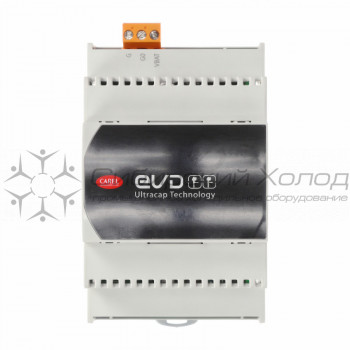

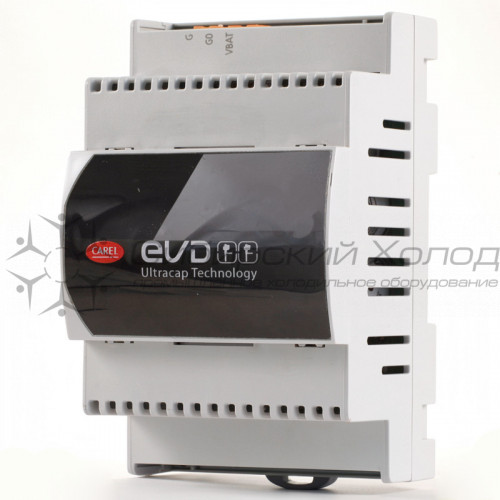

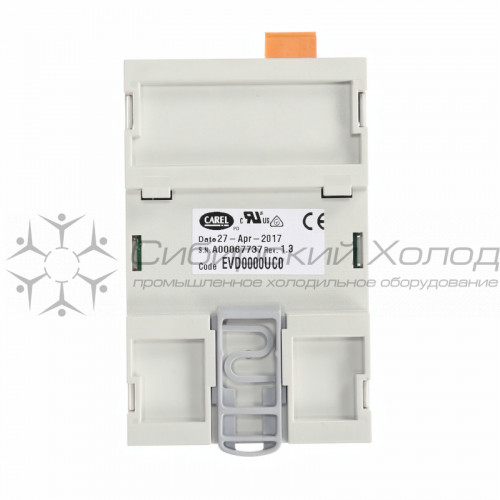

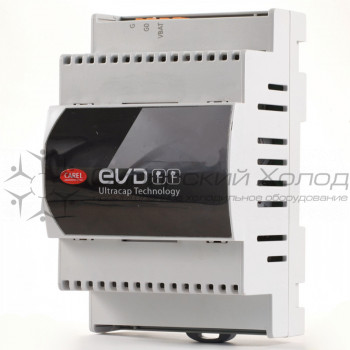

Модуль Ultracap EVD0000UC0 — опциональное внешнее резервное устройство для драйверов EVD evolution (одиночных и TWIN). Обеспечивает временное питание для немедленного закрытия подключенных электронных расширительных клапанов (одного или двух) при отключении сетевого питания. Позволяет избежать установки соленоидного клапана в холодильном контуре или использования модуля резервной батареи. Модуль построен на основе конденсаторов Ultracap (EDLC — электрические двухслойные конденсаторы), которые заряжаются автономно. Срок службы модуля Ultracap составляет не менее 10 лет, что значительно превышает ресурс свинцово-кислотных батарей. При аварийном закрытии конденсаторы полностью разряжаются, поэтому заряд обеспечивает только одно закрытие клапанов. После восстановления питания необходимо время на перезарядку: 3 минуты для одного клапана CAREL, 4 минуты для двух клапанов CAREL, 5 минут для двух клапанов сторонних производителей. Важно: при питании постоянным током 24 Vdc аварийное закрытие клапанов не выполняется даже при подключенном модуле Ultracap. Совместим со всеми моделями клапанов CAREL, а также Alco, Sporlan, Danfoss. Монтируется на DIN-рейку. Также может быть подключен к контроллеру pCO5.
|
| Свойство |
Значение |
| Тип монтажа |
DIN-рейка |
| Питание для зарядки |
24 Vac / 24 Vdc ±15%, параллельно с драйвером |
| Потребляемая мощность |
10 VA (только в фазе зарядки) |
| Выходное напряжение Vbat |
18.4 Vdc |
| Максимальный выходной ток |
0.5 А |
| Время зарядки Ultracap |
3 мин (1 клапан CAREL), 4 мин (2 клапана CAREL), 5 мин (2 клапана сторонних производителей) |
| Количество последовательных закрытий клапанов в резервном режиме |
1 |
| Условия эксплуатации |
-25...+60°C, <90% отн. влажности, без конденсации |
| Условия хранения |
-40...+70°C, <90% отн. влажности, без конденсации |
| Степень защиты передней панели |
IP20 |
| Защита от поражения электрическим током |
Устройство для встраивания в оборудование класса I и/или II |
| Степень загрязнения окружающей среды |
Тип 2 |
| Иммунитет к перенапряжениям |
Класс II / Категория III (IEC EN 61000-4-5) |
| Длина кабелей питания и подключения |
Менее 5 м |
| PTI изоляционных материалов |
PCB: PTI 250, изоляционный материал: PTI 175 |
| Категория стойкости к теплу и огню |
Категория D (UL94-V2) |
| Ресурс (часы работы) |
80 000 |
| Расчетный срок службы |
Не менее 10 лет |
| Материал корпуса |
Технопластик, самозатухающий V2 (UL94), цвет RAL7035 |
| Испытание на давление шариком |
100°C |
| Сопротивление трекингу |
≥250 В |
| Поддерживаемые клапаны |
Все модели CAREL, а также Alco, Sporlan, Danfoss |
| Сертификация электробезопасности |
EN 60730-1, UL60950 |
| Электромагнитная совместимость |
EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 |
