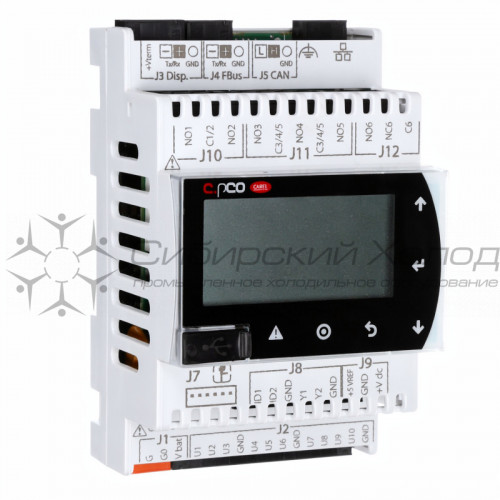

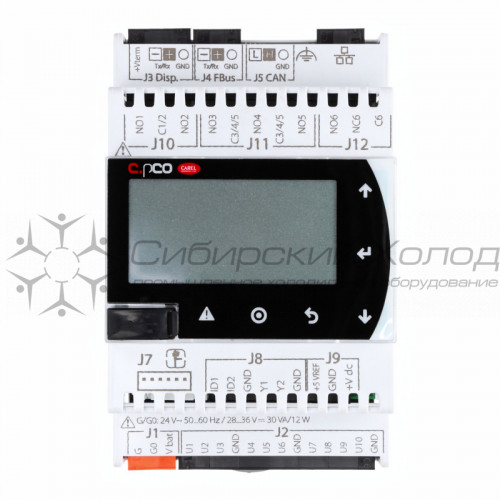

Программируемый контроллер c.pCOMini (базовая версия Basic) от компании Carel для систем отопления, охлаждения, кондиционирования и холодильных установок (HVAC/R). Обеспечивает гибкость конфигурации благодаря 10 универсальным входам/выходам, которые могут быть настроены как аналоговые входы (NTC, PT1000, PT500, PT100, 4-20 мА, 0-10 В), цифровые входы, аналоговые выходы или выходы ШИМ-регулирования. Оснащен 6 цифровыми релейными выходами (группы R1-R6 с усиленной изоляцией между группами), портом microUSB для загрузки программ через ПО c.Suite/c.Factory, выходами питания +12 Vdc и +5 V для внешних датчиков, а также разъемом для подключения внешнего терминала +Vterm. Монтируется на DIN-рейку (4 модуля) или в панель. Питание 24 Vac или 28-36 Vdc. Поддержка резервного питания от модуля Ultracap EVD0000UC0 через клемму Vbat. Степень защиты IP40 (DIN) или IP65 (панель). Диапазон рабочих температур -40...+70°C.
|
| Свойство |
Значение |
| Тип монтажа |
DIN-рейка (4 модуля, 70x110x63 мм) или панель (147,3x81,3x70,5 мм) |
| Питание |
24 Vac +10%/-15% 50/60 Гц, 28-36 Vdc +10%/-15% |
| Резервное питание |
+18 Vdc (только от модуля Ultracap EVD0000UC0) |
| Максимальная потребляемая мощность |
30 ВА/12 Вт (40 ВА при совместном использовании с модулем Ultracap) |
| Универсальные каналы (U) |
10 |
| Типы универсальных входов |
NTC, PT1000, PT500, PT100, 4-20 мА, 0-1 В, 0-5 В, 0-10 В, цифровой 0-2 кГц (ON/OFF или open collector) |
| Типы универсальных выходов |
ШИМ 0/3,3 В 100 Гц, ШИМ 0/3,3 В 2 кГц, аналоговый 0-10 В |
| Точность аналоговых входов |
±0,3% от полной шкалы |
| Точность аналоговых выходов |
±2% от полной шкалы |
| Цифровые входы (DI) |
Нет (доступны в версиях Enhanced и High-end) |
| Аналоговые выходы (Y) |
Нет (доступны в версиях Enhanced и High-end) |
| Однополюсный выход клапана |
Нет (доступен в версиях Enhanced и High-end) |
| Цифровые релейные выходы |
6 (группа 1: R1, R2 — 2(1) А; группа 2: R3, R4, R5 — 5 А; группа 3: R6 — 1(1) А, 250 Vac) |
| Порт FieldBus |
Нет (доступен в версиях Enhanced и High-end) |
| Порт BMS |
Нет (доступен в версии Enhanced) |
| Порт Display |
RS485 Slave (без оптоизоляции) |
| Порт CAN |
Нет (доступен только в версии High-end) |
| Порт Ethernet |
Нет (доступен только в версии High-end) |
| Порт USB |
microUSB |
| NFC |
Нет (доступен только в версии High-end) |
| Выход питания для датчиков |
+12 Vdc ±8% (макс. 50 мА), +5 Vdc ±3% (макс. 50 мА) |
| Выход питания для терминалов |
+Vterm: 24-36 Vdc ±5%, макс. 100 мА |
| Условия работы (без LCD) |
-40...+70°C, <90% отн. влажности, без конденсата |
| Условия работы (с LCD) |
-20...+60°C, <90% отн. влажности, без конденсата |
| Условия хранения |
-40...+70°C, <90% отн. влажности, без конденсата |
| Материал корпуса |
Технополимер, самозатухающий V2 (UL94) и 850°C (IEC 60695), цвет RAL 9016 |
| Защита от короткого замыкания |
Внешний предохранитель 2,5 AT (IEC60127-1) |
| Сечение проводов (цифровые выходы) |
Не менее 1,5 мм² |
| Сечение проводов (остальные разъемы) |
Не менее 0,5 мм² |
| Встроенные часы |
Точность 50 ppm, батарея BR2032 3 Vdc, срок службы не менее 5 лет |
| Сертификация |
EN 60730-1, UL60950 |
| Электромагнитная совместимость |
EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 |
