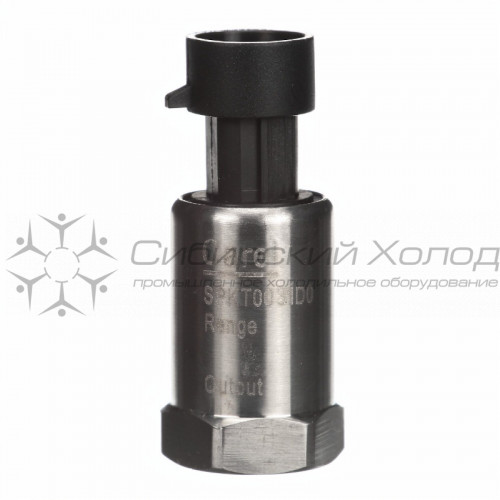

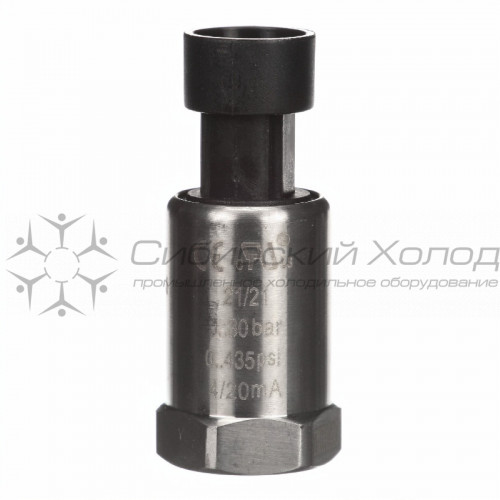

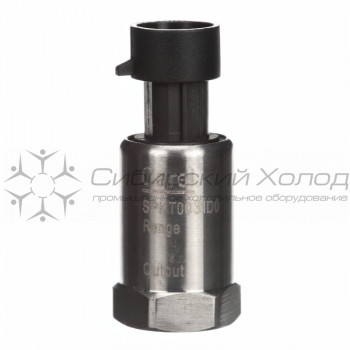

Датчик давления SPKT0031D0 Carel (0...30 Бар)
Датчики давления Carel типа D используют пьезорезистивную технологию с выходом по току 4-20 мА и корпусом из нержавеющей стали AISI 316L. Совместимы также с новейшими хладагентами (HFO и HC с низким GWP и ODP). Не совместимы с аммиаком. Данная серия исключена из сферы действия Директивы о оборудовании под давлением 2014/68/EU (сам датчик не выполняет функцию безопасности).
| Электрические характеристики | |
| Питание (защищено от обратной полярности) | 8 to 32 Vdc |
| Перенапряжение питания | 36 Vdc |
| Максимальное обратное напряжение | -28 Vdc |
| Выходной ток | 4-20 mA |
| Выходная нагрузка | RL≤500 Ω |
| Время отклика | ≤10 ms, 0~99% FS |
| Сопротивление изоляции | 100 MΩ @ 50 V |
| Диэлектрическая прочность | 500 V 60" |
| Электрический разъем | Male, 3-pin Metri-Pack 150 |
| Кабель | см. SPKC****** accessory |
| Рабочие характеристики | |
| Рабочая температура | -40 to 125°C |
| Рабочая влажность | 0-90%RH |
| Температура компенсации | 0 to 80°C |
| Температура жидкости | -40 to 125°C |
| Температура хранения | -40 to 135°C |
| Защита от проникновения | IP55 or IP67, depending on the connector plugged in. For more details, see the SPKC****** accessory table |
| Точность (включая линейность, гистерезис, повторяемость, погрешность калибровки) | ±1% FS static error @25°C, 24 Vdc |
| Полный диапазон погрешности (включая линейность, гистерезис, повторяемость, погрешность калибровки) относительно всех значений рабочей температуры и влажности | ±2.0% FS at 24 Vdc (0 to 80°C) ±3.0% FS at 24 Vdc (-40 to 125°C) |
| Срок службы | 10 million cycles at FS |
| Физические характеристики | |
| Вибрация IEC 60068-2-64 | 5-2000 Hz / 10 g - in direction x - y - z |
| Удар IEC 60068-2-27 | 10 g sinusoidal, 11 ms |
| Падение с любой оси | 1.0 m (falling from 1 metre high) |
| Материал в контакте с хладагентом | • AISI 316L stainless steel (housing), • Ceramic (measurement cell) • Chloroprene rubber (gasket) |
| Корпус | AISI 316L stainless steel |
| Крутящий момент затяжки | 12 to 16 Nm |
| Механическое соединение | Female, 7/16"-20UNF - 45° flare |
| Диапазон давления | From 7 barg to 60 barg |
| Передавление | 1.5 times pressure range, see table |
| Давление разрушения | 3 times pressure range, see table |
| Совместимость с хладагентами | R12, R22, R134a, R404a, R407c, R410a, R502, R507, R744(CO2) R600, R600a, R290, R1270, R1234yf, R1234ze(e), R32, R407A, R407F, R447A, R448A, R449A, R450A, R452A, R452B, R454B, R455, R513A, R407H - Not compatible with R717 (ammonia), not suitable to be used with glycol-water mixtures. |
| Вакуумное давление (относится к контуру хладагента) | 0.95 bar, 95 kPa (absolute) |
| Вес | 62 g (net weight) |
| EMC | |
| Электростатические разряды: EN 61000-4-2 | 15 kV (in air) |
| Устойчивость к излучению: EN 61000-4-3 | 80 MHz to 2 GHz, 10 V/m; 2 GHz to 2.7 GHz, 10 V/m |
| Импульсные помехи: EN 61000-4-4 | 2 kV |
| Импульсные перенапряжения: EN 61000-4-5 | 2 kV |
| Устойчивость к кондуктивным радиочастотным помехам: EN 61000-4-6 | 9 kHz to 80 MHz, 3 V |
| Магнитные поля на частоте питания: EN 61000-4-8 | 30 A/m (impulsive magnetic fields) |
| Назначение | Датчик давления |
| Тип | D |
