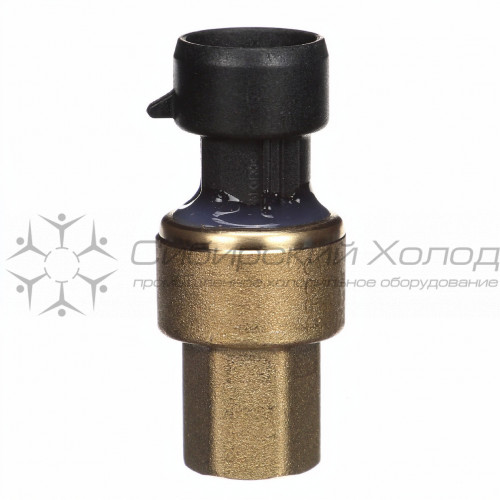

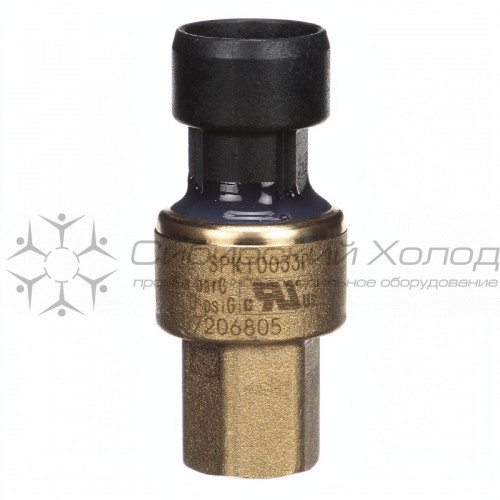

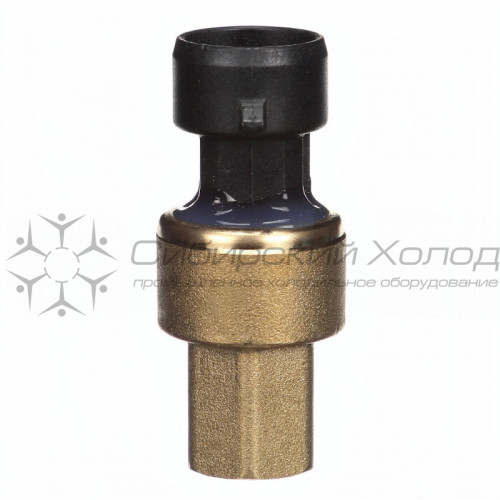

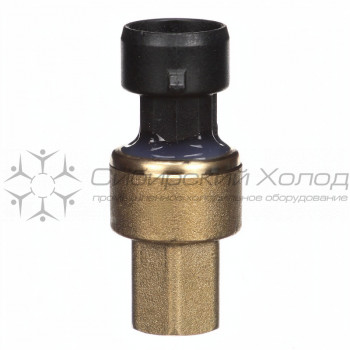

Датчик давления SPKT0033P0 Carel (0...34,5 Бар)
Датчики давления Carel типа P — это экономичные, высокоточные изделия, использующие пьезорезистивную технологию, с ратиометрическим выходом 0,5-4,5 В и латунным корпусом. Отличные характеристики EMC делают эти датчики подходящими для самых суровых условий. Эти датчики могут быть установлены непосредственно на трубопроводе хладагента (не требуется капиллярная трубка). Совместимы с наиболее распространенными хладагентами. Данная серия исключена из сферы действия Директивы о оборудовании под давлением 2014/68/EU (сам датчик не выполняет функцию безопасности). Датчики оснащены эстетичными O-рингами для легкого распознавания диапазона давления.
| Электрические характеристики | |
| Питание (защищено от обратной полярности) | 5 Vdc ±10% |
| Перенапряжение питания | 18 Vdc |
| Максимальное обратное напряжение | 11 Vdc |
| Потребляемый ток | 5 mA typical |
| Выходное напряжение | 0.5-4.5 Vdc ratiometric |
| Защита от короткого замыкания | yes |
| Выходная нагрузка | >47 kΩ |
| Время отклика | 10 ms max |
| Сопротивление изоляции | 1 GΩ @ 50 Vdc |
| Электрический разъем | Male, 3-pin Metri-Pack 150 |
| Материал изоляции электрического разъема | PBT 30GF |
| Материал электрического контакта и материал поверхности | Cu Zn20, Ni 2-3µm Sn 5 ± 2,5 µm |
| Кабель | See SPKC****** accessory |
| Рабочие характеристики | |
| Рабочая температура | -40 to 135°C |
| Рабочая влажность | 0-90%RH |
| Температура жидкости | -40 to 135°C |
| Температура хранения | -40 to 150°C |
| Защита от проникновения | IP55, IP67 depending on the connector plugged in. For more details, see sensor table and SPKC****** accessory table. |
| Точность (включая линейность, гистерезис, повторяемость, погрешность калибровки) статическая погрешность @25°C at 5.0Vdc | ±1.2% FS |
| Температурная погрешность | ±0.013% FS/°C |
| Полный диапазон погрешности (включая линейность, гистерезис, повторяемость, погрешность калибровки) относительно всех значений рабочей температуры и влажности | ±1.5% FS at 5 Vdc (0 to 50°C) ±2.1% FS at 5 Vdc (-40 to 90°C) ±2.6% FS at 5 Vdc (-40 to 135°C)* |
| Срок службы | 10 million cycles, 0-100% FS |
| Физические характеристики | |
| Вибрация IEC 60068-2-64 | 12 g (rms) |
| Удар IEC 60068-2-27 | 50 g 6 ms |
| Падение с любой оси | 1.5m (falling from 1.5 metre high) |
| Материал в контакте с хладагентом | Ceramic, brass and HNBR O-ring |
| Корпус | Brass |
| Крутящий момент затяжки | 12 to 16 Nm |
| Механическое соединение | Female, 7/16"-20UNF - 45° flare |
| Диапазон давления | From 4.2 barg to 45 barg |
| Передавление | See table |
| Давление разрушения | See table |
| Совместимость с хладагентами | R12, R22, R134A, R404A, R407C, R410A, R448A, R449A, R452A, R454B, R454C, R502, R507, R513A, R600, R600A, R744, HFO 1234ze, R290, R32, water (temperature >3°C). Not compatible with R717 (ammonia), not suitable to be used with glycol-water mixtures. |
| Совместимость с маслом | PAG |
| Вакуумное давление (относится к контуру хладагента) | 0 bar absolute |
| Вес | 30 g (net weight) |
| EMC | |
| Электростатические разряды: EN 61000-4-2 | ±4 kV contact, ±8 kV in air |
| Устойчивость к излучению: EN 61000-4-3 | 10 V/m (80 MHz - 1 GHz) 3 V/m (1.4 GHz - 2 GHz) 1 V/m (2 GHz - 2.7 GHz) |
| Импульсные помехи: EN 61000-4-4 | ±1 kV |
| Импульсные перенапряжения: EN 61000-4-5 | ±500 V |
| Устойчивость к кондуктивным радиочастотным помехам: EN 61000-4-6 | 10 V (150 kHz - 80 MHz) |
| Магнитные поля на частоте питания: EN 61000-4-8 | 30 A/m continuous 300 A/m impulsive |
| Назначение | Датчик давления |
| Тип | P |
