Комплект холодильного оборудования СХА СТ 2FES3Y
- Код товара: К СХА СТ 2FES3Y
СХА СТ 2FES3Y - Среднетемпературный комплект холодильного оборудования
Для объема камер |
Объем, t= -5Cо - 69 м3 |
Объем, t= 0Cо - 82 м3 |
Объем, t= +5Cо - 94 м3 |
Комплект холодильного оборудования необходим для получения и поддержания температурного режима в охлаждаемых помещениях. Оборудование данного типа используют для поддержания температурного режима в холодильных камер, технологических помещениях, овощехранилищах.
|
Наша компания предлагает холодильные агрегаты на базе современных, высокопроизводительных, полугерметичных компрессорах «Bitzer» (Германия), теплообменного оборудования «LU-VE» (Италия), холодильной автоматики «Danfoss» (Дания) и электрических щитов на базе комплектующих «Schneider Electric» (Германия).
|
В состав комплекта холодильного оборудования входит:
1. Компрессорно-ресиверный холодильный агрегат на базе полугерметичного компрессора «Bitzer» |
|
Агрегат заводской готовности, представляет собой готовое изделие, смонтированное на опорной раме. Все основные части агрегата закреплены, соединены трубопроводом и испытаны на прочность и герметичность давлением. Контур хладагента агрегата заполнен азотом. Электрическая часть проверена.
Стандартная комплектация агрегата:
◌ Виброгасители на линии всасывания и нагнетания |
◌ Прессостаты высокого и низкого давления |
◌ Обратный клапан на линии нагнетания |
◌ Теплоизолированная линия всасывания (фильтр-очиститель) |
◌ Жидкостной вертикальный ресивер со смотровыми стеклами (начиная с объема 25л) с запорным вентилем на входе и выходе, предохранительным клапаном (начиная с объема 80л - два клапана на каждый ресивер) |
◌ Жидкостная линия (фильтр-осушитель, смотровое стекло с индикатором влажности) |
◌ Щит управления агрегатом и воздушным конденсатором |
◌ Виброопоры |
◌ Комплект технической документации (паспорт, руководство по эксплуатации, схемы электрических подключений) |
◌ Рама является несущим и опорным элементом конструкции агрегата, изготовлена из стального квадратного профиля. На концах стального профиля установлены заглушки. Данное изделие обладает достаточной жесткостью, что обеспечивает возможность крепления агрегата к фундаменту и на виброопоры, а так же окрашено высококачественной противокоррозионной краской Tikkurila, устойчивой к климатическим факторам внешней среды. Крепление узлов и компонентов на раме выполнено с помощью крепежных материалов HILTI, что обеспечивает надежную фиксацию и защиту от вибрации. Удобный доступ для технического обслуживания. |
|

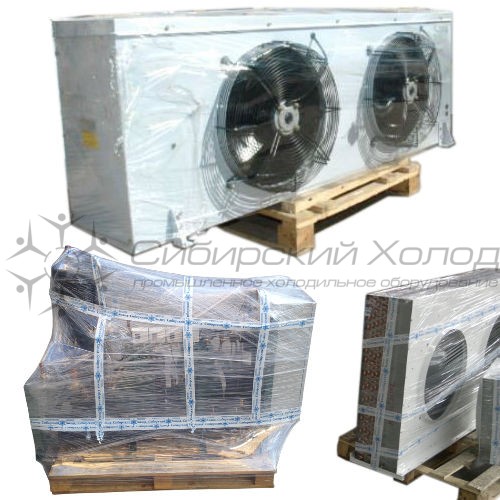

2. Воздухоохладитель кубический «LU-VE» |
|
Воздухоохладитель кубический подвесной фирмы «LU-VE» предназначенный для размещения внутри холодильной камеры и сконструированный с учетом требований простоты технического обслуживания и быстрого доступа ко всем узлам. Теплообменник изготовлен из медных труб с внутренним оребрением имеющий высоконапорные вентиляторы. Воздухоохладитель пригоден для использования при строгих гигиенических требованиях, а также в морских условиях. Блок воздухоохладителя снабжен электрическими ТЭНами оттайки. |
3. Конденсатор воздушного охлаждения «LU-VE» |
|
Конденсатор представляет собой трубчато-ребристый теплообменник с алюминиевыми ребрами и медными трубками. Рама и корпус выполнены из предварительно окрашенных стальных листов с эпоксидным покрытием. Конструкция рамы обеспечивает высокую жесткость защищая трубки от вибрации и теплового расширения во время работы теплообменника. Конденсатор обеспечивает великолепную теплопередачу при минимальном количестве заправляемого хладагента, а применяемые вентиляторы «EBM» отличаются высокой эффективностью и низким энергопотреблением. |
4. Щит управления холодильной установкой и холодильной камерой |
|
Шкаф собран в металлическом корпусе на базе комплектующих фирмы «Schneider Electric» с использованием электронного блока управления фирмы «Danfoss» (Дания), «Eliwell» (Италия) или «Dixell» (Италия), имеющий дисплей с индикацией температуры. Все элементы щита соединены электрическими проводами и подключены к элементам управления и автоматизации. Корпус шкафа закреплен на опорной раме.
Назначение: Обеспечивать управление компрессором и конденсатором, надежно защищать и предостерегать работу агрегата в недопустимых параметрах эксплуатации. Поддерживать заданный температурный режим в охлаждаемом объеме, управлять процессом электрической оттайки и вентиляторами воздухоохладителя. Индикация процесса и температурного режима.
|
5. Комплект автоматики «Danfoss» |
|
Автоматика необходимый и очень важный элемент оборудования, который подбирается в строгом соответствии режима эксплуатации и мощности. Ее назначение контролировать поток жидкого холодильного агента, поступающего в воздухоохладитель и поддерживать постоянное заполнение жидким фреоном или вовсе перекрывать фреоновый трубопровод.
Важно знать при изменении температурных параметров комплект автоматики может не подойти! |
Дополнительные опции и услуги:
Опции для холодильного агрегата: |
Большой набор дополнительных опций позволит использовать агрегат для решения самых разных задач по охлаждению. |
Расходные материалы для монтажа: |
Включают в себя все необходимые элементы для монтирования холодильной установки с удаленностью агрегата от камеры на расстояние не более 10м (Фреон, труба, крепеж, провод, теплоизоляция и т.д) |
Монтаж и пусконаладочные работы: |
Монтажные работы рассчитаны из расчета удаленности оборудования от холодильной камеры на расстояние не более 10м, и условий региона выполнения работ по г. Новосибирск или Новосибирской области. |
Зимний комплект: |
Зимний комплект необходим для надежной работы оборудования размещенного на улице при отрицательной температуре окружающей среды. Зимний комплект включает в себя: регулятор давления, дифференциальный клапан, обратный клапан. |
Тип компрессора |
Полугерметичный поршневой |
Количество компрессоров |
1 |
Марка компрессора |
Bitzer |
Температурный режим |
Среднетемпературный |
