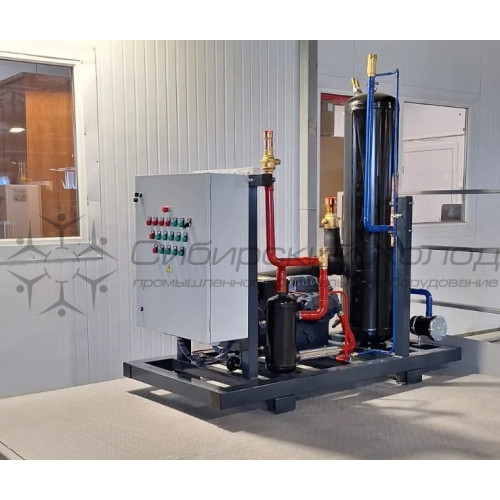

| Агрегат СХА НТ H2201CS с опциями |
| Свойство |
Значение |
| Режим работы холодильной установки |
tо= -25оС, tконд. = +45оС |
| Общее количество компрессоров |
1 |
| Тип компрессора |
полугерметичный поршневой Dorin |
| Холодопроизводительность агрегата на режиме |
19.16 кВт |
| Холодильный агент |
R-404a / R-507a |
| Максимальный рабочий ток агрегата |
38.0 А |
| Потребляемая мощность агрегата на режиме |
11,61 кВт |
| Напряжение питания, ф-В-Гц |
3-380-50 |
| Ресиверная станция |
63л входит в комплект холодильного агрегата |
| Габаритные размеры агрегата (Д/Ш/В), мм |
2200 х 1200 х 1900 |
| Масса, (брутто) |
300 кг |
| Присоединение |
| Нагнетание |
28мм |
| Слив с конденсатора |
22мм |
| Жидкость |
22мм |
| Всасывание/Теплоизоляция |
42мм/19мм |
| Масло |
POE 46 |
| Стандартная комплектация холодильного агрегата |
| Полугерметичный компрессор «Dorin» с запорными вентилями, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло, электронное реле контроля смазки (модели с масляным насосом) |
| Реле давления высокого и низкого давления на каждый компрессор «Ридан» |
| Жидкостной вертикальный ресивер со смотровыми стеклами (начиная с объема 25л) с запорным вентилем на входе и выходе, предохранительным клапаном |
| Жидкостная линия (фильтр-осушитель, смотровое стекло с индикатором влажности) |
| Теплоизолированная линия всасывания с фильтром-очистителем |
| Рама является несущим и опорным элементом конструкции агрегата, изготовлена из стального квадратного профиля и легкоснимаемые защитные панели. На концах стального профиля установлены пластиковые заглушки. Данное изделие обладает достаточной жесткостью, что обеспечивает возможность крепления агрегата к фундаменту и на виброопоры, а так же окрашено высококачественной противокоррозионной краской, устойчивой к климатическим факторам внешней среды. |
| Крепление узлов и компонентов на раме выполнено с помощью крепежных материалов, что обеспечивает надежную фиксацию и защиту от вибрации. |
| Удобный доступ для технического обслуживания. |
| Техническая документация |
| Паспорт |
| Руководство по эксплуатации и техническому обслуживанию |
| Сертификат качества |
| Опции агрегата: |
| A Виброгасители на линии всасывании и нагнетании |
| B Масляный фильтр на линии возврата масла в компрессор |
| M Система маслоотделения |
| O Теплоизолированный отделитель жидкости |
| D2 Система регулирования давления конденсации на линии горячего газа. Предназначена для облегчения запуска установки в условиях низких температур наружнего воздуха и включает в себя регулятор давления, дифференциальный клапан или регулятор давления на байпасной линии. Данная опция подразумевает установку регулятора давления перед конденсатором |
| D3 Обратный клапан на линии слива хладагента в ресивер. Данная опция предотвращает миграцию хладагента из ресивера в конденсатор |
| D4 Обратный клапан на линии нагнетания |
| Z2 Шаровый вентиль на линии присоединения всасывания (общий). Рекомендуется устанавливать для перекрытия холодильного контура и замены фильтров или других деталей |
| Z3 Шаровый вентиль на линии присоединения нагнетания (общий). Рекомендуется устанавливать для перекрытия холодильного контура и замены деталей |
| Z4 Шаровый вентиль на линии присоединения слива хладагента в ресивер (общий). Рекомендуется устанавливать для перекрытия холодильного контура и замены деталей |
| Z6 Шаровый вентиль на линии присоединения жидкости (общий). Рекомендуется устанавливать для перекрытия холодильного контура и замены фильтров или других деталей |
| Z7 Шаровый вентиль на линии перепуска хладагента. Рекомендуется устанавливать для перекрытия холодильного контура и замены деталей. При выборе этой опции, обязательно использовать опцию D2 |
| Щит управления СХА ЩУ 50 /13/ H2201СS /632-77/ IP54 |
| Вводной автомат |
| Автоматическое управление и защита электродвигателей компрессоров по току и температуре |
| Управление электродвигателями вентиляторов конденсаторов |
| Защита от пониженного давления всасывания и повышенного давления нагнетания |
| Контроль и отображение давления всасывания и нагнетания |
| Индикация режимов работы и аварий |
| Контроллеры регулирования производительности компрессоров |
| Задержку от частых пусков компрессора |
| Автоматический мониторинг трёхфазной сети и предотвращение аварийных режимов, вызванных обрывом фазы, либо перекосом фаз |
| Индикация режимов работы и аварий |
| В заводских условиях щит управления закрепляется непосредственно на раме холодильного агрегата |
| Подключение к электрокомпонентам холодильного агрегата выполняется согласно схеме электрических соединений, что обеспечивает корректное взаимодействие всех элементов системы управления и охлаждения |
| Все провода в щите управления промаркированы индивидуальными номерами, которые полностью совпадают с обозначениями на электрической схеме подключения. Это обеспечивает удобство монтажа, обслуживания и оперативного выявления неисправностей. |
| Техническая документация |
| Паспорт |
| Руководство по эксплуатации и техническому обслуживанию |
| Электрическая схема |

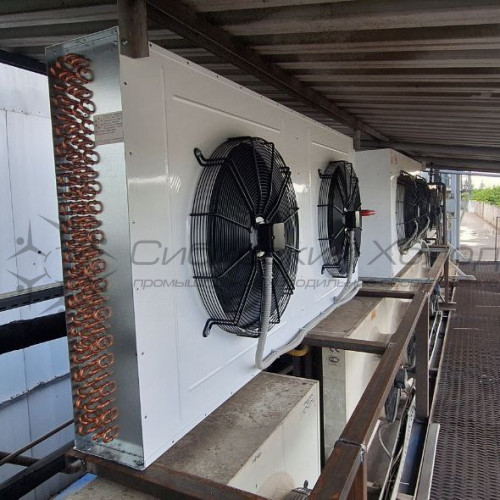

| 020СХА0121 Воздушный конденсатор СХА КВ 632-77 |
| Тепловая мощность |
43,54 кВт |
| Температура окружающей среды |
+35 ˚С |
| Площадь теплообменной поверхности, м2 |
116,67 |
| Вентиляторы |
2 шт |
| Модель вентиляторов |
YWF4D-630S |
| Диаметр вентилятора |
630мм |
| Общая потребляемая мощность |
1,84 кВт |
| Габаритные размеры воздушного конденсатора (Д/Ш/В), мм |
1795×1012×410 |
| Сухая масса с вентиляторами, (брутто) |
117,40 кг |
| Присоединение |
| Нагнетание |
28мм |
| Слив с конденсатора |
22мм |
| Техническая документация |
| Паспорт |
| Сертификат качества |

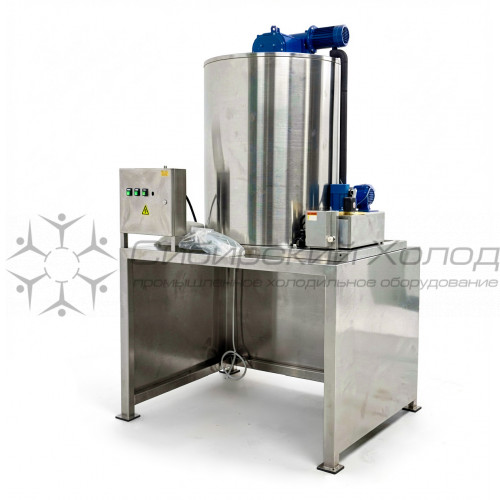

| Испаритель льдогенератора чешуйчатого льда IFFE-3T |
| Производительность |
3 тонн чешуйчатого льда за сутки |
| Холодопроизводительность |
18 кВт |
| Температура кипения хладагента То |
-25˚С |
| Хладагент |
R404A / R507A (не заправлен!) |
| Электрическая мощность водяного насоса |
120 Вт |
| Электрическая мощность насоса-дозатора солевого раствора |
120 Вт |
| Электрическая мощность редуктора |
0,37 кВт |
| Электрическое подсоединение |
380В/3/50Гц |
| Вода |
пресная |
| Температура воды |
+18°С |
| Необходимое давление воды |
1…5 бар |
| Температура льда |
-5°С |
| Толщина льда |
1,5…2,2 мм |
| Подсоединение воды |
1/2" |
| Длина х ширина х высота |
900 х 850 х 1265 мм |
| Вес нетто |
– 260 кг |
| Щит управления СХА ЩУ ЛД3т/AISI304/IP66 |
