Фильтр осушитель ADK-757S
Фильтры-осушители предназначены для очистки холодильных контуров от загрязнений: воды, кислоты и твердых частиц. Последствиями загрязнения являются коррозия, образование льда, а также выход из строя компрессора.
|
| Фильтры-осушители для жидкостных трубопроводов часто относят к средствам защиты системы, так как они удаляют из циркулирующих хладагентов и масел вредные элементы, и в результате предотвращают серьезные повреждения. Независимо от того, какие предосторожности были предприняты при сборке, монтаже или сервисном обслуживании установки, загрязняющие вещества могут попасть внутрь или образоваться в системе. Они могут быть твердыми: мелкая металлическая стружка, флюс, пыль и грязь. Другие, не менее опасные, могут быть растворимыми: вода, кислота и воскообразные примеси. |
| Конструкция |
 |
| Осушителю придана форма твёрдого сердечника. Связующий материал используется для придания осушителю формы, а уплотнение осуществляется механическим давлением пружины. На входе в осушитель находится фильтрующая сетка, которая сглаживает поток и задерживает твёрдые частицы. ALCO ADK фильтры - осушители включают в себя специально разработанный осушитель из смеси молекулярного сита и активированного алюминия, для максимального удаления влаги и кислоты. |
| Особенности |
| Твёрдый сердечник |
| Герметичная конструкция |
| Прочный стальной корпус |
| Коррозионно – стойкая эпоксидная порошковая покраска |
| Медные присоединения для легкой пайки |
| Сглаживание потока для исключения турбулентности |
| Высокая поглотительная способность по воде |
| Высокая поглотительная способность по кислоте |
| Высокая фильтрационная способность |
| Фильтрующая сетка на входе для более эффективного использования площади поверхности осушителя |
| Совместимость со всеми новыми хладагентами и маслами |
| Отсутствие маркировки CE согласно статье 3.3 PED 97/23 EC |
| Маркировка HP в соответствии с Немецкой директивой по сосудам под давлением |
| Максимальное рабочее давление PS: 45 бар |
Купить фильтр осушитель ADK-757S можно в нашей компании.
Получить консультацию о подборе, доставке и монтажу оборудования можно в офисе нашей компании, либо:
|
| по бесплатному телефону: 8 800 500-40-63 |
| e-mail: info@sibagregat.ru |
| Обратная связь |
| Тип фильтра |
Осушитель |
| Фильтрация |
Для хладагента |
| Тип соединения |
Под пайку |
| Формат фильтра |
Прямой |
| Соединение фильтра |
7/8:22 |
| Свойство |
Значение |
| Модель |
ADK-757S |
| Номер |
003635 |

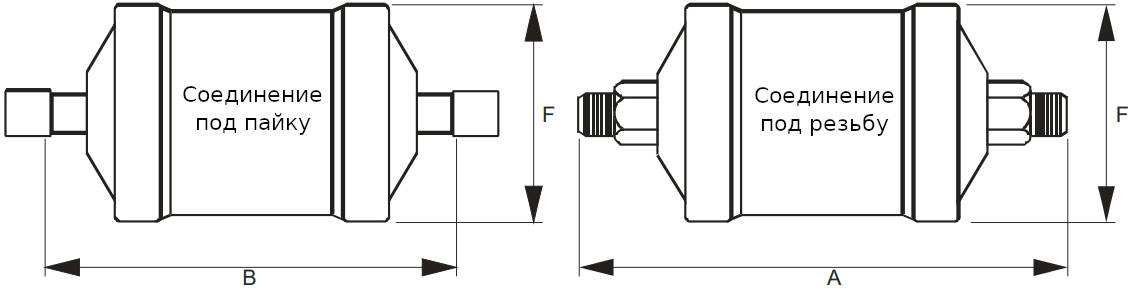

| Размеры |
 |
| Соединения |
7/8”(22мм)ODF |
| A |
- |
| B |
337 |
| F |
91 |
| Вес, кг |
3,6 |
| Свойство |
Значение |
| Максимальное рабочее давление PS |
45 бар |
| Давление испытания PT |
47.3 бар |
| Температура жидкости TS |
от -45 до +65°C |
| Температура окружающей среды |
от -45 до +65°C |
| Совместимость с |
HCFC, HFC, минеральными и синтетическими маслами* |
| Маркировка CE |
Отсутствует в соответствии со статьей 3.3 PED 97/23EC |
| Группа по жидкости |
II |
| Соединения под пайку |
медь, ODF |
| Корпус |
Сталь |
| Окраска |
Эпоксидная порошковая |
| Защита |
Выдерживает 500+ часов в солевом спрее |
| Упаковка |
Индивидуальная |
| Установка |
ADK можно установить в любом месте на жидкостном трубопроводе. |
| Разрешение |
UL |
| Маркировка НР |
HP |
| Соединения под резьбу |
полированные, SAE |
| Номинальная производительность (кВт) при падении давления 0.07 бар |
| R134a |
635 |
| R22 |
105,5 |
| R407C |
96,7 |
| R404a/R507 |
68,8 |
| R410a |
100,7 |
| R774 |
104,2 |
| Номинальная производительность (кВт) при падении давления 0.14 бар |
| R134a |
153,5 |
| R22 |
158,3 |
| R407C |
145 |
| R404a/R507 |
103,2 |
| R410a |
151 |
| R774 |
156,2 |
| Поглотительная способность по воде (грамм) |
| Температура жидкости 24°C |
| R134a |
143,5 |
| R22 |
134,5 |
| R404a/R507 |
148,1 |
| R407C |
102,1 |
| R410a |
84,8 |
| Поглотительная способность по воде (грамм) |
| Температура жидкости 52°C |
| R134a |
131,4 |
| R22 |
120 |
| R404a/R507 |
136,6 |
| R407C |
88,1 |
| R410a |
72,8 |
| Поглотительная способность по кислоте (грамм) |
29,9 |
Номинальная рабочая производительность для следующих условий: Хладагент: R22, R134a, R404A/R507, R407C, R410A;
Температура кипения: -15oC, Температура жидкости: +30oC, Хладагент R744 - Температура кипения: -40oC, Температура жидкости: -10oC |
