Область применения
— коммерческий и промышленный холод, системы кондиционирования. |

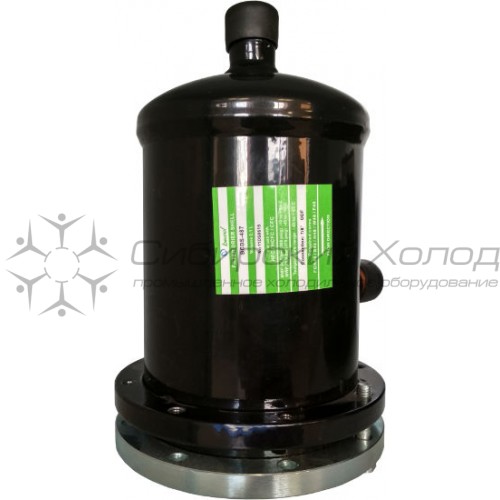

Разборные фильтры-осушители серии BCDS для сменных сердечников (картриджов), могут быть использованы на жидкостных линиях и линиях всасывания. Наличие фланцевой крышки позволяет быстро произвести замену сменного картриджа.
| Место установки и монтаж: |
| ● Фильтр BCDS должен быть установлен как можно ближе к компрессору на всасывающей линии, но перед виброгасителем. |
| ● Необходимо защитить корпус фильтра от прямых солнечных лучей и вибрации. |
| ● Стрелка на наклейке фильтра указывает направление потока. Установка в обратном направлении снижает поглощающую способность фильтра и увеличивает падение давления при прохождении хладагента через фильтр и может привести к разрушению внутренних частей фильтра. |
| ● При пайке направляйте пламя горелки от фильтра во избежание его перегрева. Используйте мокрую ветошь или теплоотводящую пасту. |
| ● Если общий вес фильтра BCDS может привести к вибрации трубопроводов и к поломке соединений, необходимо закрепить корпус фильтра специальными кронштейнами. |
Купить фильтр-осушитель 7/8 BCDS 487 бикул, можно в нашей компании. Получить консультацию о подборе, доставке и монтажу холодильного оборудования можно в офисе нашей компании, либо по бесплатному телефону: 8-800-500-40-63 или e-mail:info@sibagregat.ru
| Тип фильтра |
Осушитель:Разборный |
| Фильтрация |
Для хладагента |
| Тип соединения |
Под пайку |
| Формат фильтра |
Угловой |
| Соединение фильтра |
7/8 |

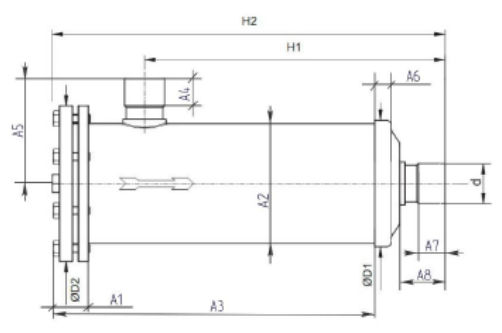

| Схема |
 |
| Свойство |
Значение |
| Картриджи: |
S48/H48/W48/F48 48-FGR 48DC/48DU/48DA 48F |
| Присоединительный размер дюйм/мм: |
7/8 |
| Рабочее давление, Бар: |
43 |
| Температура эксплуатации: °С |
- 40° до + 65° |
| Совместимость: |
со всеми хладагентами CFC, HCFC, HFC, минеральными, алкилбензольными и синтетическими маслами. |
| Габаритные размеры |
| H2, мм: |
230 |
| H1, мм: |
150 |
| D1, мм: |
127 |
| D2, мм: |
152 |
| A1, мм: |
40 |
| A2, мм: |
120 |
| A3, мм: |
167 |
| A4, мм: |
17 |
| A5, мм: |
96 |
| A6, мм: |
18 |
| A7, мм: |
20 |
| A8, мм: |
37 |
| Номинальная производительность*, кВт |
| R22: |
182 |
| R 134a: |
167 |
| R 404A/R 507: |
119 |
| R 407С: |
174 |
| R 410A: |
180 |
* номинальная производительность определена при температуре кипения То = 4 С, перепаде давления на входе / выходе из фильтра dP = 0,14 бар
