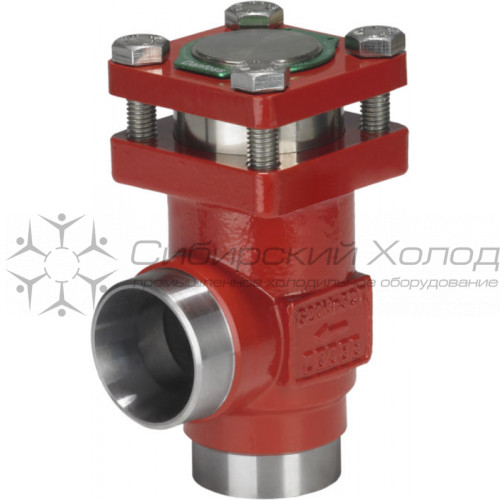

Обратный клапан CHV-X 65 D
| CHV-X — это обратные клапаны. Клапаны CHV-X выпускаются в угловых и прямоточных исполнениях. |
Данные клапаны предназначены для открытия при очень малых перепадах давления. Они имеют небольшое гидравлическое сопротивление и легко разбираются для проведения осмотра и технического обслуживания. |
| Преимущества |
| Пригодны для систем на ГХФУ, ГФУ, R717 (аммиак), R744 (CO2), пропане, бутане, изобутане и этане. С замененным уплотнительным кольцом возможно использование в применениях с тепловым насосом для R717 и системах пропилена. |
| Модульный принцип: Корпус каждого клапана выпускается с несколькими различными типами присоединения и размерами. Имеется возможность перепрофилировать SCA-X или CHV-X в любое иное изделие серии Flexline™ SVL (ручной регулирующий клапан, запорный клапан или сетчатый фильтр) путем простой замены верхней части. |
| Быстрое и простое обслуживание клапанов Замена верхней части клапана, не требует проведения сварочных работ. |
| Могут открываться при очень низких перепадах давления 0,04 бар. |
| Оснащены встроенной демпфирующей камерой, предотвращающей возникновение вибрации конуса из-за низкой скорости и/или низкой плотности хладагента. |
| Каждый клапан имеет маркировку с указанием типа, размера и диапазона применения. При подготовке для работы с тепловом насосом для аммиака или в системе с пропиленом должно быть установлено дополнительное идентифицирующее кольцо. |
| Легко и просто разбираются для проведения осмотра и технического обслуживания. |
| Имеют обратную посадку клапанного конуса что позволяет заменять сальниковое уплотнение шпинделя, даже если клапан находится под давлением. |
| Имеют оптимальные гидравлические характеристики, обеспечивающие быстрое открытие клапана. |
| Корпус и шток клапанов выполнены из низкотемпературной стали в соответствии с требованиями Директивы ЕС по оборудованию, работающему под давлением (PED) и других международных стандартов. |
| Болты клапана изготовлены из нержавеющей стали |
| Максимальное рабочее давление: 52 бар изб. |
| Диапазон температур:-60 – 150 °C |
Купить обратный клапан CHV-X 65 D можно в нашей компании, так как мы являемся официальным дилером Danfoss. |
| по бесплатному телефону: 8 800 500-40-63 |
| e-mail: info@sibagregat.ru |
| Обратная связь |
| Тип | SCA-X |
| Тип присоединительного размера | Дюйм:Метрика |
| Размер трубки | 65 мм |
| Свойство | Значение |
| Вариант упаковки | Индивидуальная упаковка |
| Готовый к эксплуатации | Запчасти для SVL Flexline |
| Группа жидкости | I |
| Группа продуктов | Обратные клапаны |
| Диапазон температур [°C] [Max] | 150 °C |
| Диапазон температур [°C] [Min] | -60 °C |
| Диапазон температуры [°F] [макс.] | 302 °F |
| Диапазон температуры [°F] [мин.] | -76 °F |
| Дополнительные принадлежности для изделия | Дополнительные аксессуары для SVL Flexline |
| Значение Cv [гал/мин] | 83.52 gal/min |
| Значение Kv [м³/ч] | 72 m3/h |
| Индикатор направления потока | Штампованная маркировка в виде односторонней стрелки |
| Категория | II |
| Количество в упаковке | 1 pc |
| Комплектующее к | CHV-X |
| Макс. OPD [psig] | 0.62 psi |
| Макс. рабочее давление [бар] | 52 bar |
| Макс. рабочее давление [фунт/кв. дюйм (изб.)] | 754 psig |
| Марка | SVL Flexline |
| Материал соединения | Сталь |
| Мин. OPD [бар] | 0.04 bar |
| Название продукта | Обратный клапан |
| Название семейства изделий | CHV |
| Направление | Угловой |
| Описание продукта | Обратный клапан |
| Размер соединения [дюймы] | 2 1/2 дюйма |
| Размер соединения [мм] | 65 mm |
| Сертификация | CE |
| Соединение по стандарту | EN 10220 |
| Тип | CHV-X 65 |
| Тип присоединения | Сварка встык |
| Хладагенты | R134a, R170, R22, R290, R401A, R402A, R404A, R407A, R407B, R407C, R407F, R409A, R410A, R421A, R502, R507, R600, R600a, R717, R744 |
| Цвет краски | Красно-коричневый |
| Масса брутто | 4.94 kg |
| Вес нетто | 4.56 kg |
