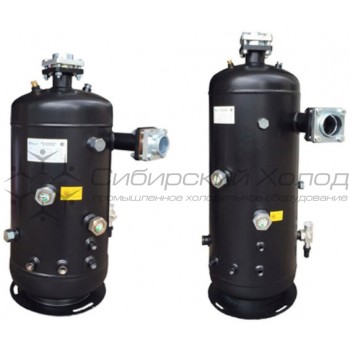

Маслоотделитель BC-OS-HS-1180 becool
| Область применения — коммерческий, промышленный холод и системы кондиционирования на базе компрессоров винтового типа, в которых высока вероятность уноса масла из картера компрессора в процессе эксплуатации. Маслоотделители циклонного типа для винтовых компрессоров используются в системах возврата масла высокого давления. Исполнение маслоотделителя позволяет применять их для работы со всеми традиционными хладагентами, кроме NH3. |
Основная функция маслоотделителя циклонного типа -
Удаление масла (c эффективностью до 98%) при малом перепаде давления между входом и выходом газа с высоким давлением и большими объемными производительностями, а также его хранение и возвращение в винтовой компрессор.
| Основные особенности: |
| Невысокое значение падения давления; |
| Минимальный унос масла в холодильную систему, работа с высокой степенью маслоотделения ; |
| Совместим со всеми HFC хладагентами и R22; |
| Вход и выход линии циркуляции хладагента осуществляется через стальные фланцевые соединения; |
| Для заправки масла установлен специальный вентиль типа роталок; |
| Для визуального контроля уровня масла установлены два смотровых стекла; |
| Маслоотделители укомплектованы термостатом масла, подогревателем масла, реле уровня масла и имеют порт для установки предохранительного клапана; |
| Устройство: |
 |
| 1. Вход контура хладагента 2. Выход контура хладагента 3. Вход для заправки масла – вентиль роталок 1 ¼” (вентиль Rotalock в стандартном комплекте поставки) 4. Выход масла для возврата в компрессоную систему (вентиль Rotalock поставляются опционально) 5. Выход масла для возврата в компрессоную систему (вентиль Rotalock поставляются опционально) 6. Сервисный порт под вентиль 1 ¼” 12 UNF 7. Порт для датчика минимального уровня масла 1/2” NPT 8. Смотровое стекло 9. Порт для установки термостата 1/2” NPT 10. Порт для установки ТЭН(ов) масла 1/2” NPT 11. Присоединение для сервисного вентиля 3/8” NPT 12. Присоединение для предохранительного клапана 1/2” NPT |
| Все маслоотделители стандартно комплектуются: - вентилем для заправки масла; - реле уровня масла; - термостатом масла; - подогревателем масла (в зависимости от модели от 1 шт. до 3 шт.). |
Пример монтажа маслоотделителя в системе с одиночным компрессором 1. Компрессор. 2. Масляный фильтр. 3. Реле протока масла. 4. Масляный электромагнитный клапан. 5. Смотровое стекло. 6. Маслоотделитель. 7. Регулятор уровня масла. 8. Масляный термостат. 9. Подогреватель масла. 10. Маслоохладитель (если требуется) |
Купить маслоотделитель BC-OS-HS-1180 бикул, можно в нашей компании. Получить консультацию о подборе, доставке и монтажу холодильного оборудования можно в офисе нашей компании, либо по бесплатному телефону: 8-800-500-40-63 или e-mail:info@sibagregat.ru
| Тип | Маслоотделитель |
| Вид | Вертикальный |
| Соединение | 114 |
| Свойство | Значение |
| Марка изделия | BC-OS-HS-1180 |
| Кол-во ТЭНов в стандартной поставке | 3 |
|
|
| Допустимое рабочее давление, бар | 33 |
| Давление испытания, бар | 48 |
| Расчетная температура стенки, °С | +130°C |
| Допустимая температура эксплуатации, °С | -20 … +130 |
| Срок службы, лет (не менее) | 8 |
| Вход/ выход фланец хладагент Пайка ODS (мм) | 114 |
| Выход масла, Rotalock | 2 1/4" |
| Внутр. объем, л | 330 |
| Заправка маслом, л | 130 |
| Объемная производительность компрессора(ов) (низкий холод) м3/час | 1320 |
| Объемная производительность компрессора(ов) (кондиционирование) м3/час | 1600 |
| Габариты: | |
| Высота L, мм. | 2020 |
| Диаметр D, мм | 600 |
| F, мм. | 650 |
| L1, мм. | 370 |
| L2, мм. | 650 |
| L3, мм. | 1470 |
| L4, мм. | 280 |
| L5, мм. | 370 |
| L6, мм. | 370 |
| SG*1, мм. | 560 |
| SG*2, мм. | 920 |
| Примерный аналог: | |
| BITZER | OA 14111 |
